近些年來，隨著制造成本的下降和發光效率、光衰等技術瓶頸的突破，我國的LED照明產業進入了加速發展階段，應用市場迅速增長，這導致了LED封裝產品的巨大市場，催生出了成千上萬家LED封裝企業，使我國成為國際上LED封裝的第一產量大國。
但隨之而來的問題是，行業內LED封裝產品質量參差不齊的現象也成為了LED照明行業不容小覷的成長阻力因素。若LED封裝的廢品/次品率為0.1%，則全國每年萬億只LED封裝產品中就可能產生數億只廢品/次品，造成近億元的直接經濟損失。
從LED的封裝工藝過程看，在芯片的擴片、備膠、點晶環節，有可能對芯片造成損傷，對LED的所有光、電特性產生影響；而在支架的固晶、壓焊過程中，則有可能產生芯片錯位、內電極接觸不良，或者外電極引線虛焊或焊接應力，芯片錯位影響輸出光場的分布及效率，而內外電極的接觸不良或虛焊則會增大LED的接觸電阻；在灌膠、環氧固化工藝中，則可能產生氣泡、熱應力，對LED的輸出光效產生影響。
因此可知，在各個工藝環節任何微小差異都將迅速對LED封裝產品的質量造成直接影響。為了提高產品封裝質量，需要在各個生產工藝環節對其芯片/封裝質量進行檢測，以將次品、廢品控制在**限度。由于LED芯片/器件封裝的小型、精細及復雜特性，常規的檢測方法幾乎難以實現封裝中的質量檢測，而采用X-ray檢測技術不破壞產品整體結構就能觀察到內部缺陷，是很有必要的檢測手段。

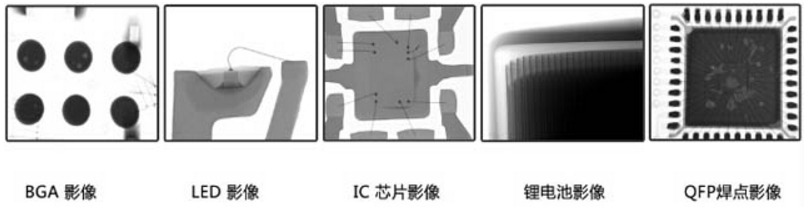

X -ray 檢 測 圖 片

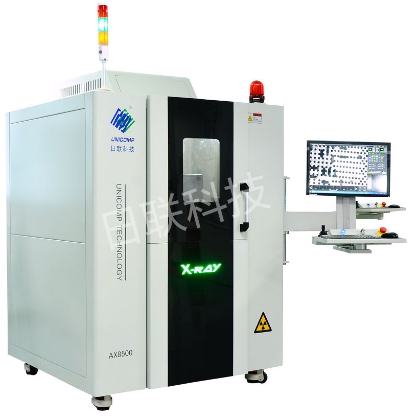

日聯科技一直以來致力于X-ray技術的研究與X-ray智能檢測裝備的制造，其自主研制的型號為AX8500的LED X-ray檢測設備具有易操作、軟件人性化設計，高度系統可用性等特點。在LED封裝工藝環節中使用該設備，能有效對LED芯片損傷、錯位、器件虛焊及其他內部缺陷進行無損檢測，是提高封裝水平、保證封裝質量與控制的一個重要手段。該設備還特別適用于SMT、BGA、CSP、倒裝芯片檢測、半導體、封裝元器件、陶瓷制品、光伏行業、航空組件等特殊行業檢測。
想了解日聯科技更多X-ray檢測設備及技術，請?jiān)L問日聯科技官網www.oudun88.com 聯系在線客服，或是直接撥打全國服務熱線：400-880-1456，日聯科技?xì)g迎您！
