X射線行李掃描儀對每個人都不陌生，它已成為車站和機場的必備設施。X射線檢測通常用于行李安檢，例如機場值機和手提行李檢查。因為它在生活中很常見，所以我們并不陌生它的外部結構，例如電機，觸摸板等。這一次，我們主要分析它的內部核心。
首先，X射線行李掃描儀的原理是什么？

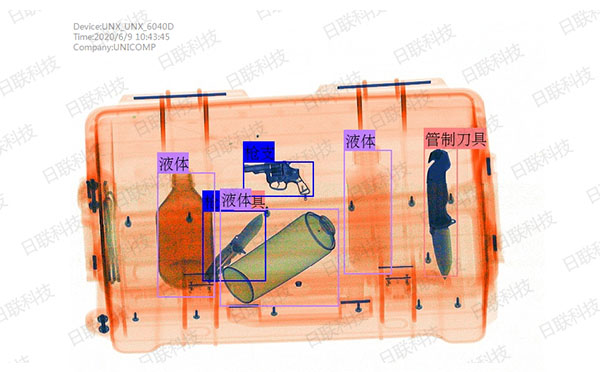

當要檢查的物品受到X射線輻射時，穿過物品但未被吸收的輻射將被收集在圖像檢測器中（通常是光電二極管）在區域陣列上，這些檢測器輸出需要特殊信號調理的超低電平電流，并且需要高分辨率數據轉換器才能獲得必要的分辨率，以正確顯示掃描的項目。有時，這種信號調理包含在單芯片數據采集解決方案中，就像具有電流到電壓（I-V)轉換的精密模數轉換器（ADC)一樣。有時，分立的極低電流/噪聲前端放大器測量并放大圖像檢測器陣列的輸出電流，然后驅動獨立的電壓輸入ADC。
內核系統包括：
1. DSP處理器：高性能單核DSP；多核DSP；ARM9，可編程DSP
2.放大器：放大ADC中使用的圖像檢測器陣列的中低頻率信號需要使用超低電流和噪聲放大器。這些通常是限制組件，無法實現所需的寬動態范圍。由于信號幅度不同，通常需要一個低噪聲跨阻放大器（TIA)
3、轉換器
4、電源管理：用于采集系統控制系統電源，DC / DC控制器（外部開關)、、監控電路（電壓監控器)、降壓調節器
5、溫度傳感器：通常系統中有多個通道，這會導致系統中的環境溫度升高，這需要風扇控制冷卻，包括：溫度監控和風扇控制、溫度傳感器
如今，X射線行李掃描儀已成為生活中必不可少的設備，可以保護交通安全并消除安全隱患。它的功能越來越全面，其性能也越來越完美。為了適應技術趨勢，它也正在向智能化發展。發展趨勢，也許在不久的將來，全新的智能行李掃描儀將在車站或機場亮相。
