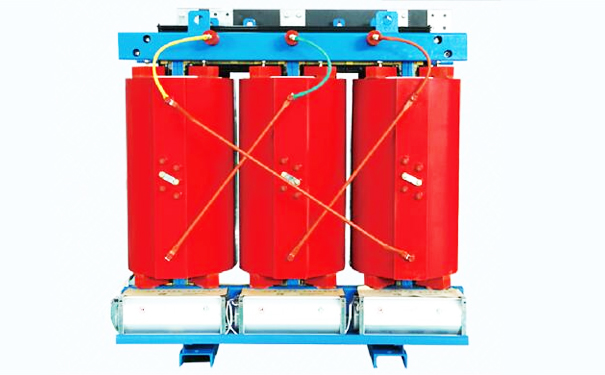

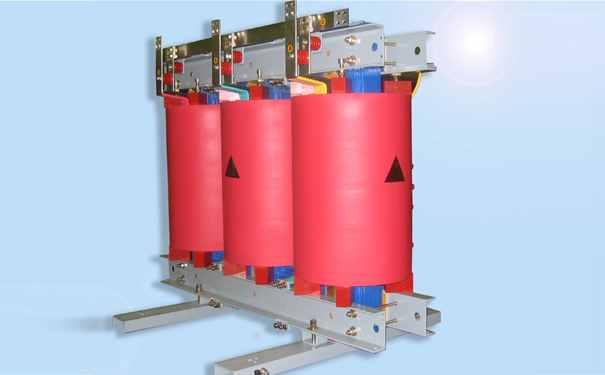

眾所周知，干式變壓器的產品特性是安全，無污染，阻燃和防火。它們可以直接安裝在負載中心。它們具有免維護，簡單安裝，較低的總體運行成本和良好的防潮性（可在潮濕環境中100％運行）的優勢。隨著社會經濟建設的發展和電力需求的增長，干式變壓器已得到越來越廣泛的應用，并已廣泛應用于局部照明，高層建筑，飛機場，碼頭，數控機械等場所。
由于變壓器是大功率設備，并且在高壓和大電流條件下工作，因此絕緣性能是變壓器的重要技術指標。對于干式變壓器線圈，電磁線匝之間的絕緣強度取決于匝之間的距離和澆注的環氧樹脂的絕緣強度以及內部空間中是否存在諸如孔或氣泡之類的缺陷。如果絕緣性能未達到要求，則會在電磁線匝之間引起局部放電，短路發熱和絕緣擊穿，從而導致變壓器故障。
另一個重要因素是，由于結構的變化，線束的承載能力發生了變化。當變壓器工作時，交變磁場作用在線圈上，線圈將承受交變力的作用，這將導致線圈結構因力而變形。在嚴重的情況下，金屬絲包裝會被撕裂并且線匝會變形。變形的電線封裝是一種潛在的故障，它降低了對外部電流沖擊的承受能力，并且更有可能引起事故。
根據設計和要求，必須保持匝之間的設計間距，并且匝必須完全填充環氧樹脂。因此，在干式變壓器線包的生產過程中，必須嚴格控制纏繞過程和澆注過程，以確保纏繞，質量保證了在澆注過程中線匝不會移位，變形或脫落。
X射線無損檢測設備可以直觀的檢測出干式變壓器線包中線匝的排列情況，通過X射線穿透線包，由平板探測器轉換為圖像，檢測速度快，成像清晰，數據可儲存，易于追溯。
通過X射線掃描成像結合深度學習算法實時顯示內部線圈狀態，具有以下特征和優點。
1.完整顯示線包內部的360°結構圖，并直接觀察線包電磁線的纏繞形式。
2.可以測量和評估線匝之間的位置關系，準確測量線匝之間的距離，絕緣測量精度可以達到1mm。
3.通過神經網絡訓練，可以自動，準確地劃分電磁線邊界，實現自動檢測。
4.檢測無遺漏，檢測效率高，線圈完整掃描3-6分鐘。
5.準確測量數據輸出，評估生產線包裝的性能，并確保產品質量。
在環氧樹脂的澆注和固化過程中，將對纏繞包裝造成以下主要影響。為了確保卷繞質量，需要進行卷繞工序，并使用嚴格的溫度控制工序來確保完美的鑄造工序。
1.澆鑄過程中環氧樹脂的流動性會對電磁線圈和支撐架產生一定的影響。
2.電磁線圈和繞組支撐架的熱脹冷縮系數不同。隨著溫度的變化，纏繞力或張力也會變化，在環氧樹脂的流動下，整體結構將發生變化，這是嚴重的。當線匝完全脫落時，線匝會散落，從而導致質量事故。
3.澆注完成后，導線包的結構參數和電氣參數無法更改，傳統的檢測方法只能通過測量導線包的內阻和耐壓來粗略地評估電氣參數和絕緣性能，并且難以評估長期使用的惡化。
澆筑后的線包無法通過肉眼檢查內部是否存在缺陷，運用X射線智能檢測裝備，結合算法軟件，可以自動識別、判斷缺陷產品，進一步保證線包質量。
